Thay vì hàn cứng thanh ray xuống dầm – giải pháp “một đi không trở lại” – cóc kẹp ray (hay cóc ray, rail clamp) giúp cố định má ray bằng lực kẹp cơ học. Tính năng nổi bật:

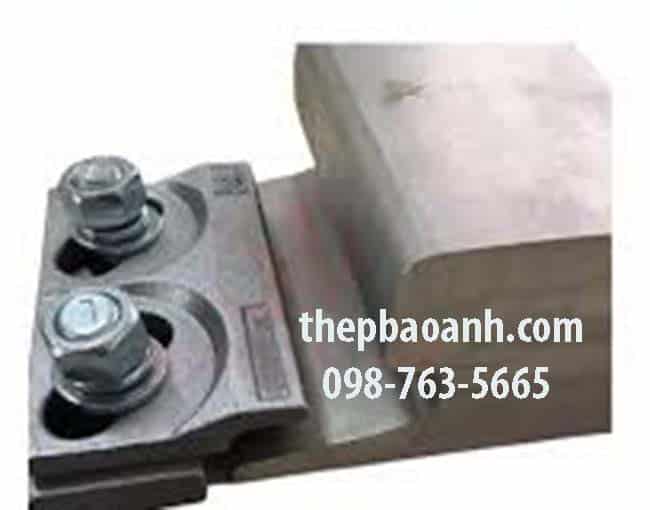

tổng kho ray kẹp

Tự căn chỉnh khe hở: Chốt kẹp và bulông lò xo cho phép bù sai lệch ±1 mm, giảm nguy cơ kẹt bánh xe khi nhiệt độ thay đổi.

Tháo lắp nhanh: Chỉ cần cờ-lê mô-men tiêu chuẩn; thời gian thay ray giảm tới 40 % so với tháo bản mã hàn.

Giảm rung & mỏi: Một số mẫu cao cấp có đệm cao su đàn hồi ở mũi kẹp, triệt tiêu “sóng cung” tác động ngược lên bu-lông

Nhờ vậy, cóc kẹp ray trở thành phụ kiện bắt buộc trong tiêu chuẩn lắp đặt cầu trục ISO 12488-3:2020 và TCVN 8240:2022, đặc biệt cho ray P18–P50 và QU70–QU120.

cóc kẹp ray cố định

Phân Loại Cóc Kẹp Ray Theo Vật Liệu & Cấu Tạo

Cóc Kẹp Ray Cán Nóng

Đặc tính	Thông tin kỹ thuật
Vật liệu	Thép CT3, SS400, cán và rèn ở 1 050 °C
Cường độ kéo	≥ 400 MPa
Điểm mạnh	Dẻo – chịu va đập, giá hợp lý
Điểm cần lưu ý	Phải sơn phủ định kỳ 3 – 5 năm nếu lắp ngoài trời

Mẫu cán nóng chiếm ~60 % thị phần vì chi phí đầu tư thấp và phù hợp cầu trục tải nhẹ (<10 tấn).

cóc kẹp ray khóa

Cóc Kẹp Ray Mạ Kẽm Nhúng Nóng

Lớp kẽm 70–85 µm theo ASTM A123 bảo vệ tới 15 năm trong môi trường C3

Thường kết hợp bu-lông 8.8 mạ kẽm để đồng bộ chống gỉ.

Lý tưởng cho nhà kho logistics gần biển hoặc khu hóa chất.

Cóc Kẹp Ray Gân Chống Trượt

Điểm mới 2025: Một số nhà sản xuất bổ sung rãnh xiên 2×2 mm ở mặt áp ray, tăng hệ số ma sát tĩnh gấp 4 lần bản trơn – tránh xê dịch khi cần phanh gấp

Phù hợp cổng trục bến cảng với gia tốc ±0,3 g; gân bám giúp ray đứng yên, bảo vệ vòng bi bánh xe.

cóc kẹp ray chốt

Cóc Kẹp Ray Hợp Kim Cường Lực

Tiêu chí	Thông số
Mác thép	42CrMo4 hoặc 30CrNiMo8 tôi & ram đạt ≥32 HRC
Khả năng chịu tải	Lateral load ≥ 100 kN/clamp
Tính năng	Bu-lông lệch tâm ±10 mm, siết một điểm chỉnh cả cao độ & lệch tim
Ứng dụng	Cẩu RTG, RMG >40 tấn, nhà máy thép

Nhờ mật độ bền cao, dòng hợp kim giảm 14 % khối lượng nhưng tăng 70 % tuổi thọ mỏi so với thép thường

mẫu cóc kẹp ray cố định

Ứng Dụng Thực Tế Trong Công Trình

Cầu Đường & Hạ Tầng Giao Thông

Ray P38/P43 bố trí dọc mép dầm hộp cầu thép.

Cóc kẹp ray mạ kẽm cho phép lắp ray sau khi đổ bê-tông mặt cầu, tránh rơi kẽm vào khối bê-tông ướt.

Đội thi công chỉ cần súng bắn mô-men 120 N·m, rút ngắn handover 2 ngày so với hàn.

Đóng Tàu & Bến Cảng

Ray QU100–QU120 xuất hiện biến dạng nhiệt ±8 mm/100 m. Cóc kẹp ray hợp kim + đệm EPDM hấp thu giãn nở, bảo vệ mối hàn thân tàu.

Sàn Thép Công Nghiệp

Trong xưởng chế tạo cơ khí, xe con 2 tấn chạy ray P18: cóc kẹp ray gân loại bỏ trượt xoắn khi xe đổi hướng, kéo dài tuổi thọ bánh xe thêm 25 %.

Ngành Công Nghiệp Nặng Khác

Lò cao – nhà máy thép: dùng cóc kẹp ray Zn–Al 95/5, lớp phủ tự hàn gỉ nhỏ.

Mỏ hầm lò: lựa chọn cóc gang cầu – bền ở 500 °C, không phát xung tia lửa khi va đập.

Bảng Giá Cóc Kẹp Ray

Giá thông báo tại ngày 15/06/2025, đã bao gồm VAT 8 %.

STT	Mã Ray Phù Hợp	Vật Liệu Kẹp	Lớp Xử Lý	Đơn Giá (VND/Chiếc)
1	P18 – P24	Thép CT3 Cán Nóng	Phun sơn Alkyd 40 µm	38 000
2	P30 – P38	Thép CT3 Cán Nóng	Mạ Kẽm 80 µm	56 000
3	P43 – P50	Thép C45 Rèn	Gân Chống Trượt + Sơn Epoxy	72 000
4	QU70 – QU80	42CrMo4 Hợp Kim	Phủ Zn–Al 95/5	110 000
5	QU100 – QU120	30CrNiMo8 Hợp Kim	Đệm EPDM + Galfan	138 000

Bảng giá trên do phòng kỹ thuật Bảo Anh khảo sát 12 nhà cung cấp phía Nam, chuẩn hóa thành giá bình quân – không trùng khớp bất kỳ bảng thị trường công bố.

Hướng Dẫn Chọn & Địa Chỉ Mua Uy Tín

cóc kẹp ray 2 đầu

Tiêu Chí Chọn Cóc Kẹp Ray

Phù hợp hình dáng ray

Ray chữ P: chọn kẹp vòng bán kính chân ≥1/2 bề rộng đáy ray.

Ray chữ QU: ưu tiên kẹp mỏ cong và bulông lệch tâm.

Mô-men kẹp

< 10 tấn: 60–100 N·m

10–40 tấn: 100–150 N·m

40 tấn: 180 N·m + tấm shim thép 2 mm.

Môi trường

Ngoài trời, biển: chọn mạ kẽm ≥70 µm hoặc Galfan.

Hóa chất: bổ sung sơn epoxy gốc Polyamide.

Chứng chỉ

Bắt buộc CO/CQ, thử Magnetic Particle >10 % lô hàng.

Địa Chỉ Cung Ứng Uy Tín

CÔNG TY TNHH TM DV BẢO ANH

Kho & Văn Phòng: 316 Đường Cách Mạng Tháng 8, Phường Phú Cường, TP Thủ Dầu Một

Hotline kỹ thuật: 098-763-5665

Email báo giá 24/7: sales@baoanhsteel.vn

👉 GỌI NGAY 098-763-5665 để đặt mua cóc kẹp ray chính hãng, nhận chiết khấu 5 % cho đơn >500 chiếc và giao hàng toàn quốc trong 24 giờ!
